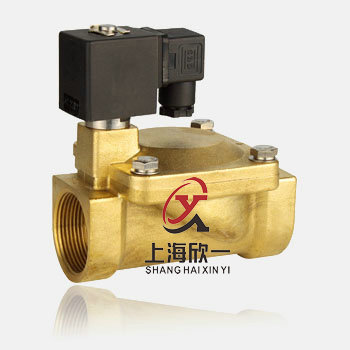

DF（ZCS)系列液用電磁閥
DF（ZCS)系列液用電磁閥通電時，依靠電磁力提起閥桿，導閥口打開，此時電磁閥上腔通過先導孔卸壓，在主閥芯周?chē)纬缮系拖赂叩膲翰睿趬毫Σ畹淖饔孟?，流體壓力推動主閥芯向上移動將主閥口打開；斷電時，在彈簧力和主閥芯重力的作用下，閥桿復位，先導孔關閉，主閥芯向下移動，主閥口關閉；電磁閥上腔壓力升高，流體壓力向主閥芯加壓，密封更好。
一、詳細介紹：
適用介質：液體、氣體，油（20CST以下）
二、技術參數（N/C）：
|
型號 |
連接尺寸 |
通徑 |
CV值 |
長（L） |
高（H） |
介質溫度 |
工作壓力（壓差） |
額定電壓 |
|
DF-15 |
G1/2" |
15 |
3.73 |
80 |
105 |
-5 ~ 80℃ |
0.3~12kgf/cm2 |
220V AC/50HZ 110V AC/50HZ DC24V |
|
DF-20 |
G3/4" |
20 |
7 |
87 |
112 |
|||
|
DF-25 |
G1" |
25 |
11.1 |
108 |
124 |
|||
|
DF-32 |
G1?" |
32 |
14 |
130 |
141 |
|||
|
DF-40 |
G1?" |
40 |
24.5 |
145 |
149 |
|||
|
DF-50 |
G2" |
50 |
35 |
177 |
164 |
|||
|
DF-40F |
法蘭4-Φ18孔距Φ110 |
40 |
24.5 |
165 |
196 |
|||
|
DF-50F |
法蘭4-Φ18孔距Φ125 |
50 |
35 |
210 |
200 |
三、安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
四、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
|
