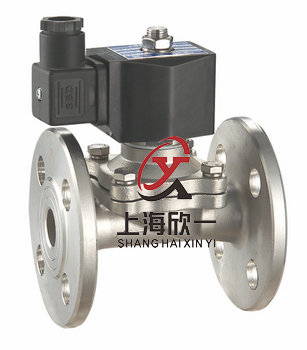

2W-F系列法蘭電磁閥
2W-F法蘭水用電磁閥是利用介質壓力差工作的直動式電磁閥門，它采用膜片結構，具有啟閉迅速、性能穩定、使用方便、可靠性高、壽命長等特點；該閥抗污能力極強，可在江、河、湖、海及各種人工水域中長期使用，其高超的性能處于國內領先水平。
一、技術參數：
二、技術參數：
|

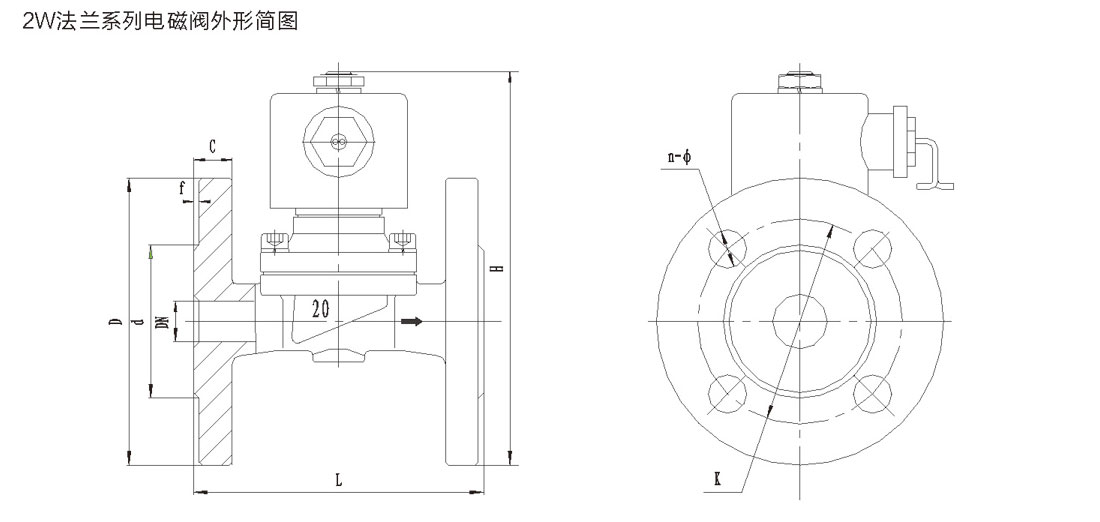

型號 |
長（L） |
高（H） |
法蘭D |
法蘭D1 |
法蘭D2 |
CV值 |
閥體材料 |
介質溫度 |
工作壓力（壓差）kgf/cm2 |
最大耐壓力kgf/cm2 |
額定電壓 |
|
2W-40CF |
165 |
215 |
145 |
Φ18 |
Φ110 |
29 |
鑄鐵法蘭 |
-5~80℃ |
常閉式：0~10 常開式：0~6 |
12 |
220V AC/50HZ 110V AC/50HZ DC24V 18W; DC12V 17W ; 上下浮動:±10%,； 其他電壓可 定制 |
|
2W-50CF |
195 |
240 |
160 |
Φ18 |
Φ125 |
48 |
|||||
|
2W-15JF |
106 |
141 |
96 |
Φ14 |
Φ65 |
3.6 |
不銹鋼SUS304法蘭，SUS316可以定制 |
||||
|
2W-20JF |
106 |
143 |
100 |
Φ14 |
Φ75 |
6 |
|||||
|
2W-25JF |
135 |
166 |
110 |
Φ14 |
Φ85 |
12 |
|||||
|
2W-32JF |
142 |
204 |
135 |
Φ18 |
Φ100 |
24 |
|||||
|
2W-40JF |
149 |
217 |
145 |
Φ18 |
Φ110 |
29 |
|||||
|
2W-50JF |
184 |
227 |
156 |
Φ18 |
Φ125 |
48 |
|||||
|
2W-32F |
140 |
198 |
135 |
Φ18 |
Φ100 |
24 |
全銅法蘭可以定制 |
||||
|
2W-40F |
150 |
211 |
145 |
Φ18 |
Φ110 |
29 |
|||||
|
2W-50F |
186 |
234 |
156 |
Φ18 |
Φ125 |
48 |
三、安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
四、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
|
