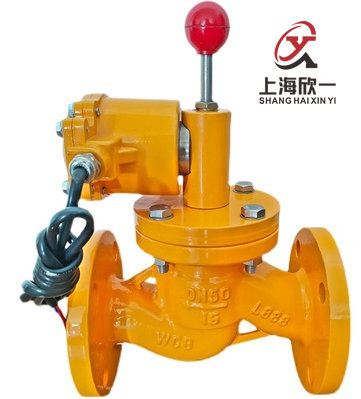

ZCRB燃?xì)饩o急切斷電磁閥
|
工作狀態
|
通電關閉,手動復位
|
||
|
工作介質
|
煤氣、天然氣、液化石油氣等可燃性氣體,也可以適用于空氣、水液等普通介質
|
||
|
介質溫度℃
|
≤70
|
||
|
公稱壓力 Mpa
|
1.6
|
2.5
|
4.0
|
|
工作壓差 Mpa
|
0-0.004(常用形式) 0-0.01、0.1-1.6、0.1-4.0(特殊形式)
|
||
|
電源電壓
|
AC220V、AC380V、AC24V、DC24V、DC220V其余規格可作特殊訂貨
|
||
|
額定流量系數 KV
|
按JB/T7352-94規定
|
||
|
泄漏量 ml/min
|
按JB/T7352-94·F規定
|
||
|
公稱通徑 mm
|
DN10-DN450
|
||
|
防爆標志
|
ExmIIT4
|
||
|
防爆證編號
|
GYB071325X
|
||
|
出線口接頭
|
內螺紋M20×1.5或1.5米防爆引線
|
||
|
環境溫度
|
-5～+40℃(不結凍)
|
||
六、主要尺寸：
|
公稱通徑
DN(mm)
|
尺 寸
|
管接頭
|
|||||||||
|
D
|
D1
|
D2
|
d2
|
f2
|
b
|
L
|
H
|
H1
|
Z-фd
|
||
|
50
|
160
|
125
|
100
|
88
|
4
|
20
|
230
|
346
|
359
|
4-18
|
R1/4
|
|
65
|
180
|
145
|
125
|
-
|
-
|
-
|
290
|
337
|
354
|
-
|
|
|
80
|
195
|
160
|
135
|
121
|
4
|
22
|
310
|
445
|
465
|
8-18
|
|
|
100
|
230
|
190
|
160
|
150
|
4.5
|
24
|
350
|
590
|
623
|
8-22
|
|
|
150
|
300
|
250
|
218
|
204
|
4.5
|
28
|
444
|
-
|
580
|
8-25
|
R1/2
|
|
200
|
360
|
310
|
278
|
260
|
4.5
|
30
|
559
|
-
|
645
|
12-25
|
|
|
250
|
425
|
370
|
332
|
313
|
4.5
|
32
|
622
|
-
|
750
|
12-30
|
|
|
300
|
485
|
430
|
390
|
364
|
4.5
|
36
|
711
|
-
|
1100
|
16-30
|
|
|
350
|
550
|
490
|
448
|
422
|
5
|
40
|
838
|
-
|
1380
|
16-34
|
|
七、安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
八、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
|
