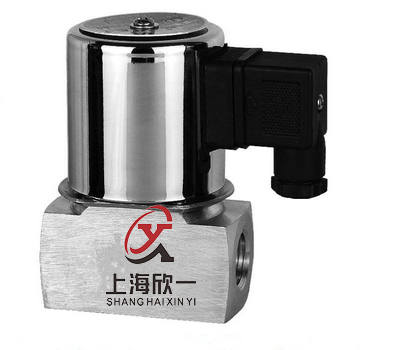

ZCT系列不銹鋼電磁閥
線圈保護系數：鐵殼線圈IP54
|
型號
|
ZCT-3
|
ZCT-6
|
ZCT-10
|
ZCT-15
|
ZCT-20
|
ZCT-25
|
|
|
螺紋G
|
1/8”, 1/4”
|
1/4”, 1/2”
|
3/8” 1/2”
|
1/2” 3/4”
|
3/4”
|
1”
|
|
|
通徑
|
mm
|
3
|
6
|
10
|
15
|
20
|
|
|
Cv值
|
0.23
|
0.6
|
1.5
|
3.5
|
6.2
|
9.8
|
|
|

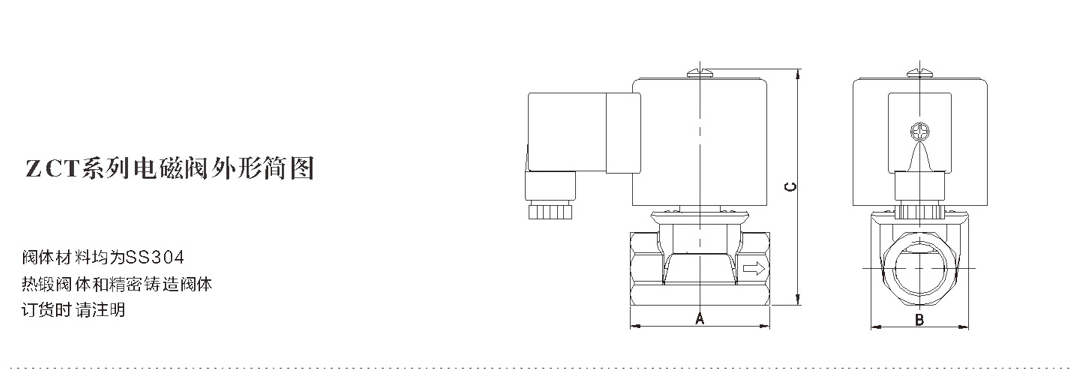

長
|
mm
|
45
|
50
|
68
|
78
|
78
|
80
|
|
高
|
mm
|
88
|
88
|
95
|
105
|
110
|
115
|
|
動作方式
|
直動式
|
分步直動式
|
|||||
|
介質溫度
|
℃
|
-5 ~150℃
|
|||||
|
工作壓力 （壓差）
|
kgf/cm2;
|
0~10
|
|||||
|
額定電壓
|
220VAC/50HZ; DC24V ; 上下浮動±10%, 其他電壓可已定制
|
||||||
三、安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
四、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
|
