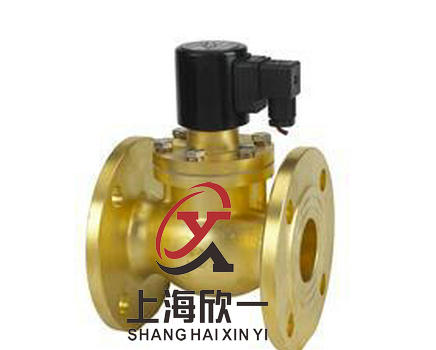

ZCZ系列蒸汽電磁閥
|

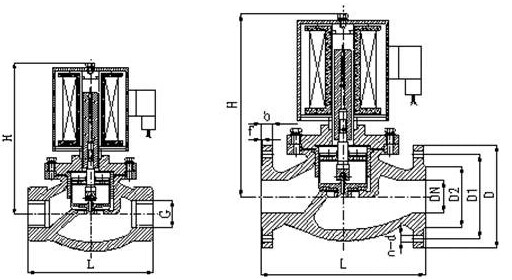

型號
|
連接尺寸
|
通徑
|
KV值
|
長（L）
|
高（H）
|
介質溫度
|
工作壓力（壓差）
|
額定電壓
|
材質
|
|
ZCZ-15
|
G1/2"
|
15
|
3.1
|
81
|
150
|
-5 ~180℃
≤180℃
|
0.4~10kgf/cm2
|
220VAC/50HZ
110VAC/50HZ
DC24V
DC12V
其他電壓可已定制
|
黃銅
鐵體
銅蓋
黃銅
連體
法蘭
|
|
ZCZ-20
|
G3/4"
|
20
|
5
|
102
|
160
|
||||
|
ZCZ-25
|
G1"
|
25
|
9.5
|
110
|
170
|
||||
|
ZCZ-32
|
G1?"
|
32
|
12
|
136
|
195
|
||||
|
ZCZ-40
|
G1?"
|
40
|
21
|
137
|
200
|
||||
|
ZCZ-50
|
G2"
|
50
|
30
|
141
|
210
|
||||
|
ZCZ-40
|
G1?"
|
40
|
21
|
170
|
220
|
||||
|
ZCZ-50
|
G2"
|
50
|
30
|
187
|
243
|
||||
|
ZCZ-15F
|
法蘭4-Φ13.5孔距Φ65
|
15
|
3.1
|
120
|
170
|
||||
|
ZCZ-20F
|
法蘭4-Φ13.5孔距Φ75
|
20
|
5
|
125
|
180
|
||||
|
ZCZ-25F
|
法蘭4-Φ13.5孔距Φ85
|
25
|
9.5
|
125
|
193
|
||||
|
ZCZ-32F
|
法蘭4-Φ17.5孔距Φ100
|
32
|
12
|
140
|
250
|
||||
|
ZCZ-40F
|
法蘭4-Φ17.5孔距Φ110
|
40
|
21
|
141
|
233
|
||||
|
ZCZ-50F
|
法蘭4-Φ17.5孔距Φ125
|
50
|
30
|
158
|
244
|
||||
|
ZCZ-40F
|
法蘭4-Φ17.5孔距Φ110
|
40
|
21
|
196
|
240
|
鑄鐵
|
|||
|
ZCZ-50F
|
法蘭4-Φ17.5孔距Φ125
|
50
|
30
|
205
|
263
|
||||
|
ZCZ-65F
|
法蘭4-Φ17.5孔距Φ145
|
65
|
45
|
240
|
320
|
||||
|
ZCZ-80F
|
法蘭4-Φ17.5孔距Φ160
|
80
|
70
|
255
|
330
|
||||
|
ZCZ-100F
|
法蘭4-Φ17.5孔距Φ180
|
100
|
110
|
340
|
370
|
||||
|
ZCZ-125F
|
法蘭4-Φ17.5孔距Φ210
|
125
|
220
|
400
|
510
|
||||
|
ZCZ-150F
|
法蘭4-Φ22孔距Φ240
|
150
|
230
|
400
|
570
|
四、安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
五、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
|
