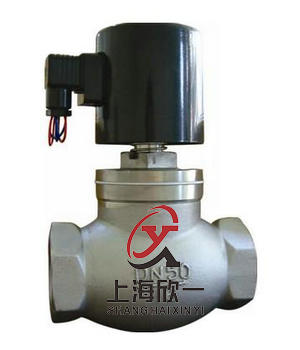

ZQDF不銹鋼內螺紋活塞式電磁閥
ZQDF內螺紋不銹鋼活塞式電磁閥
分布直動活塞式，活塞結構、經久耐磨，動作響應迅速，高頻率工作壓力范圍廣：應用于醫療器械、干燥設備、清洗設備、真空設備、電鍍涂裝、蒸餾機、濾油機、加濕器、食品機械、石油化工等行業。
|
操作方式
|
常閉
|
通電打開、斷電關閉
|
||||||||
|
常開
|
通電關閉、斷電打開（型號后加“K”表示）
|
|||||||||
|
參數↓型號→
|
ZQDF-1·ZQDF-2
|
|||||||||
|
介質溫度
|
1型：≤60℃·2型：≤220℃
|
|||||||||
|
使用介質
|
1型
|
水、柴油、汽油、煤油、空氣、真空、煤氣天然氣等液體或氣體
|
||||||||
|
2型
|
蒸汽、熱水、熱油、熱空氣等高溫液體或氣體
|
|||||||||
|
通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
||||
|
連接尺寸（G）
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
||||
|
壓力（MPa）
|
0~1.6
|
|||||||||
|
功率
|
AC：40W、DC：45W
|
|||||||||
|
電壓偏差
|
允許波動±10%
|
|||||||||
|
材 料
|
閥體
|
不銹鋼
|
||||||||
|
密封
|
丁晴像膠NBR·氟像膠FKM·聚四氟乙烯PTFE
|
|||||||||
|
環境溫度
|
-20~60℃
|
|||||||||
|
連接方式
|
內螺紋
|
|||||||||
|
電氣連接
|
接線盒電纜插座，防護等級IP65
|
|||||||||
|
使用電壓
|
AC220V 50Hz/60Hz、DC24V 其余根據要求
|
|||||||||
|
特殊選配
|
BZQDF防爆電磁閥
|
ZQDF-X信號反饋
|
ZQDF-S手動功能
|
|||||||
|
防爆等級：ExmI/IIT4(澆封型)、dIIBT4
|
反饋電磁閥啟閉狀態及介質流動情況的開關信號
|
手動開啟、關閉節省旁通
|
||||||||
|
安裝提示
|
線圈豎直向上
|
|||||||||
|
通徑
DN
|
內螺紋接
|
外形尺寸
|
|
|
G
|
L
|
H
|
|
|
15
|
1/2
|
60
|
106
|
|
20
|
3/4
|
93
|
180
|
|
25
|
1
|
108
|
190
|
|
32
|
1-1/4
|
121
|
194
|
|
40
|
1-1/2
|
140
|
205
|
|
50
|
2
|
160
|
225
|
備注：常開閥高度=H+30mm，其它尺寸相同。
明：介質含有雜質，閥前必須裝過濾器（濾網≥80目/cm2）；且無疑固或晶體現象。
三、安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
四、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
|
