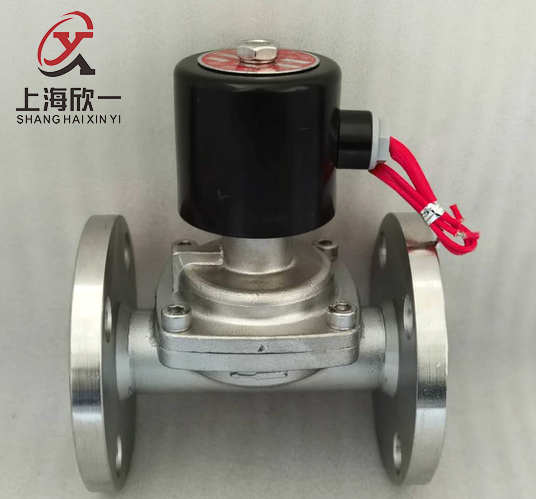

ZCH法蘭零壓?jiǎn)?dòng)電磁閥
一、技術參數
|
操作方式
|
常閉
|
通電打開、斷電關閉
|
||||||||||
|
常開
|
通電關閉、斷電打開（型號后加“-K”表示）
|
|||||||||||
|
參數↓型號
|
ZCH-1·ZCH-2
|
|||||||||||
|
介質溫度
|
1型：≤60℃·2型：≤130℃
|
|||||||||||
|
使用介質
|
1型
|
水、柴油、空氣、煤氣天然氣等常溫液體或氣體
|
||||||||||
|
2型
|
熱水、熱油、熱空氣、焦?fàn)t煤氣等中溫液體或氣體
|
|||||||||||
|
通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|||
|
壓力（Mpa）
|
0~1.0
|
|||||||||||
|
功率
|
AC：18W、DC：28W
|
AC：35W、DC：60W
|
||||||||||
|
電壓偏差
|
允許波動±10%
|
|||||||||||
|
材料
|
閥體
|
鍛壓黃銅·鑄鋼·不銹鋼
|
||||||||||
|
密封
|
丁晴像膠NBR·氟像膠FKM·特制：硅橡膠(食品級)PSI
|
|||||||||||
|
環境溫度
|
-20~60℃
|
|||||||||||
|
連接方式
|
法蘭
|
|||||||||||
|
電氣連接
|
接線盒電纜插座，防護等級IP65
|
|||||||||||
|
使用電壓
|
AC220V 50Hz/60Hz、DC:24V·其余根據要求
|
|||||||||||
|
特殊選配
|
BZCH防爆電磁閥
|
ZCH-X信號反饋
|
ZCH-S手動功能
|
|||||||||
|
防爆等級:dIIBT4、dIICT5(含氫氣）
|
反饋電磁閥啟閉狀態及介質流動情況的開關信號
|
手動開啟、關閉節省旁通
|
||||||||||
|
安裝提示
|
優先采用線圈豎直向上，亦可根據需要安裝
|
|||||||||||
|
備注
|
常開閥完全打開或關閉，至少需要0.05Mpa的壓差
|
|||||||||||
二、產品特點
·分布直動膜片式
·空軍、海軍配套產品
·零壓?jiǎn)?dòng)，流量大，零泄漏
·應用廣泛，價格實惠
·德國工藝，出口系列，品質可靠
三、零壓?jiǎn)?dòng)法蘭電磁閥產品用途
應用于發動機、柴油機、焊接切割、太陽能設備、酒店設備、清洗設備、電子秤、軍工裝備、機械制造行業。
四、說明
介質含有雜質，閥前必須裝過濾器（濾網≥80目/cm2）；且無疑固或晶體現象。
型號表示：BZH-1P-K，B：防爆；-1；≤60℃；-C:鑄鋼，-P:不銹鋼，銅略；-K:常開。

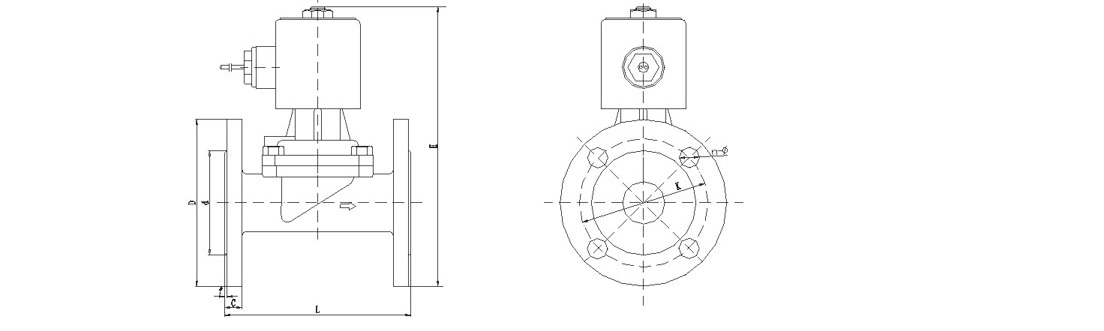

五、安裝尺寸
|
通徑DN
|
L
|
H
|
D
|
D1
|
n-d
|
|
15
|
106
|
140
|
96
|
67
|
4-φ14
|
|
20
|
119
|
150
|
103
|
77
|
4-φ14
|
|
25
|
123
|
160
|
110
|
85
|
4-φ14
|
|
32
|
140
|
200
|
135
|
100
|
4-φ18
|
|
40
|
173
|
221
|
150
|
110
|
4-φ18
|
|
50
|
205
|
235
|
165
|
122
|
4-φ18
|
|
65
|
240
|
260
|
185
|
145
|
4-φ18
|
|
80
|
310
|
365
|
200
|
160
|
8-φ18
|
|
100
|
350
|
385
|
220
|
180
|
8-φ18
|
備注：常開閥高度=H+20mm，其它尺寸相同。
六、安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置（如圖一）。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑（如圖二）。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
七、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
|
