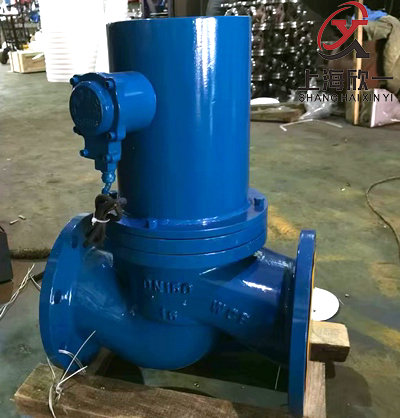

ZCM系列煤氣電磁閥
一、產品特點及用途
ZCM系列煤氣電磁閥具有結構簡單、流量大，壽命長，安全可靠等特點。適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱燃燒介質管路作二位式通斷切換，進行溫度自動控制的執行結構，它廣泛應用于紡織業、印染業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。

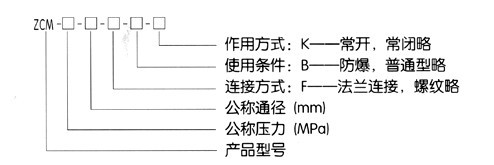

二、型號規格說明

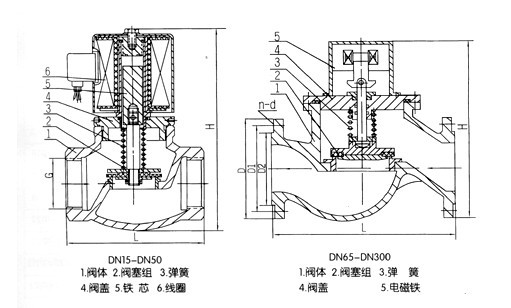

三、結構及原理
煤氣電磁閥系一次開閥的直動式低壓電磁閥?？刂平橘|(zhì)通斷的閥口密封墊，通過閥桿直接與活動鐵芯相連。
根據斷電時所處開關狀態的不同可分為常閉電磁閥和常開電磁閥，常閉電磁閥，斷電常位時，靠銜鐵自重、密封彈簧及介質壓力將閥口封住，切斷了被控介質的流道。
電磁線圈通電后，電磁閥克服銜鐵自重及密封彈簧、介質壓力的作用力將活動鐵芯連同閥口密封墊吸上，打開閥口，被控介質便可流通了。
常開電磁閥斷電時，電磁吸力等于零，在彈簧的作用下把動鐵芯、閥桿向上提起，閥門打開，介質流通。當通電時由于吸力作用動鐵芯下移，推動閥桿，閥門關閉，介質斷止。
四、主要技術參數
五、外形尺寸及連接形式
六、安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置（如圖一）。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑（如圖二）。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
七、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
公稱通徑
15
20
25
32
40
50
65
80
100
125
150
200
250
300
工作介質
煤氣、天然氣等
介質溫度（℃）
≤60
公稱壓力（MPa）
1.0
工作壓差（MPa）
0～0.02
0～0.04
電源電壓
AC220V其它規格可作特殊訂貨
使用壽命
按JB/T7352-94規定
額定流量系數（KV）
泄漏量（ml/min）
按JB/T7352-94·F規定
功耗（VA）
70
90
150
870
1100
3000
防爆標志
dIIBT4
防爆證編號
CE991010
出線口接頭
內螺紋M20×1.5
環境溫度
-40～+60℃
公稱通徑
DN
外形尺寸
內螺紋
外形尺寸
法蘭連接
H
L
G
H
L
D
D1
D2
b
f
N-d
15
148
92
1/2
20
148
92
3/4
25
148
110
1
210
160
115
85
65
16
3
4-Φ14
32
182
120
11/4
221
180
140
100
76
18
3
4-Φ18
40
182
140
11/2
230
200
150
110
84
18
3
4-Φ18
50
192
162
2
252
230
165
125
99
20
3
4-Φ18
65
324
250
185
145
118
20
3
4-Φ18
80
335
270
200
160
132
20
3
8-Φ18
100
475
320
220
180
156
22
3
8-Φ18
125
516
360
250
210
184
22
3
8-Φ18
150
540
400
285
240
211
24
3
8-Φ22
200
540
600
340
295
266
24
3
8-Φ22
250
610
750
395
350
319
26
3
12-Φ22
300
640
850
445
400
370
26
4
12-Φ22
|
