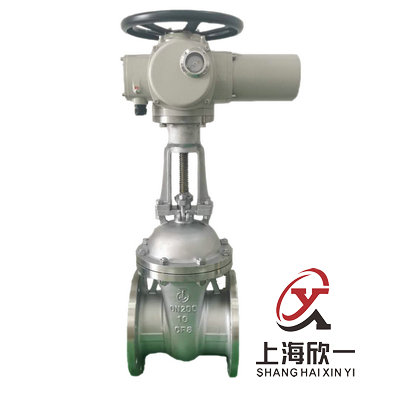

電動法蘭閘閥
一、產品概述
電動法蘭閘閥 是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，方便快捷。電動法蘭閘閥,Z941H電動鑄鋼閘閥,電動楔式閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～500℃的石油、化工、水力、火力電站各種系統的管路上實現遠程控制閥位開關，切斷或接通管路介質。電動法蘭閘閥,Z941H電動鑄鋼閘閥,電動楔式閘閥適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
二、產品特點
1、閘閥是常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì); 閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。
2、楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用于常溫、中溫的各種介質和壓力的環境。廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉用。
3、流體阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。
4、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
5、介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截?cái)嗟哪康?。便于安裝，適用于介質的流動方向可能改變的管路中
三、主要外形及連接尺寸
|
公稱通徑 |
標準值 |
參考值 |
|||||||
|
L |
D |
D1 |
D2 |
b |
f |
H |
W |
重量 |
|
|
50 |
250 |
160 |
125 |
100 |
16 |
3 |
590 |
678 |
90 |
|
65 |
265 |
180 |
145 |
120 |
18 |
3 |
590 |
693 |
96 |
|
80 |
280 |
195 |
160 |
135 |
20 |
3 |
590 |
755 |
108 |
|
100 |
300 |
215 |
180 |
155 |
20 |
3 |
590 |
820 |
126 |
|
150 |
350 |
280 |
240 |
210 |
24 |
3 |
590 |
994 |
199 |
|
200 |
400 |
335 |
295 |
265 |
26 |
3 |
590 |
1138 |
254 |
|
250 |
450 |
405 |
355 |
320 |
30 |
3 |
810 |
1409 |
310 |
|
300 |
500 |
460 |
410 |
375 |
30 |
4 |
810 |
1588 |
391 |
|
350 |
550 |
520 |
470 |
435 |
34 |
4 |
830 |
1755 |
729 |
|
400 |
600 |
580 |
525 |
485 |
36 |
4 |
830 |
1902 |
992 |
|
450 |
650 |
640 |
585 |
545 |
40 |
4 |
870 |
2141 |
1168 |
|
500 |
700 |
705 |
650 |
608 |
44 |
4 |
870 |
2276 |
1222 |
|
600 |
800 |
840 |
770 |
718 |
48 |
5 |
870 |
2474 |
1376 |
