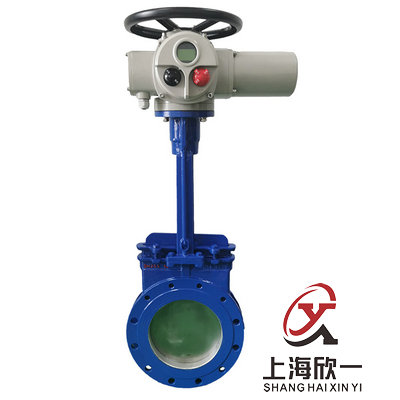

電動刀型閘閥
一、產品概述
電動刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。電動刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。電動刀型閘閥廣泛應用于化工、煤碳、制糖、污水、造紙等領域,是一種理想的密封閥門。電動刀型閘閥特別適用于造紙行業在管道上作調節和節流使用。
二、產品特點
（1）電動刀形閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50～1000mm，明桿DN50～900mm)，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得最佳密封效果。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長，并且可任意選用驅動裝置。
（2）閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。
（3）閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
（4）電動刀形閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
（5）電動刀形閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
（6）電動刀形閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。
（7）適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。
三、主要外形及連接尺寸
|
公稱壓力 |
DN |
L |
D1 |
D2 |
H |
D0 |
A |
N-M |
|
1.0MPa |
50 |
50 |
100 |
125 |
370 |
365 |
326 |
4-M16 |
|
65 |
50 |
120 |
145 |
460 |
365 |
326 |
4-M16 |
|
|
80 |
50 |
135 |
160 |
590 |
365 |
326 |
4-M16 |
|
|
100 |
50 |
155 |
180 |
780 |
365 |
326 |
8-M16 |
|
|
125 |
50 |
185 |
210 |
950 |
365 |
326 |
8-M16 |
|
|
150 |
60 |
210 |
240 |
980 |
365 |
371 |
8-M20 |
|
|
200 |
60 |
265 |
295 |
1053 |
365 |
371 |
8-M20 |
|
|
250 |
70 |
320 |
350 |
1060 |
365 |
371 |
12-M20 |
|
|
300 |
80 |
368 |
400 |
1230 |
365 |
371 |
12-M20 |
|
|
350 |
90 |
428 |
460 |
1250 |
365 |
371 |
16-M20 |
|
|
400 |
100 |
482 |
515 |
1767 |
560 |
470 |
16-M22 |
|
|
450 |
120 |
532 |
565 |
1920 |
560 |
470 |
20-M22 |
|
|
500 |
130 |
585 |
620 |
2010 |
560 |
470 |
20-M22 |
|
|
600 |
140 |
685 |
725 |
2110 |
560 |
470 |
20-M27 |
|
|
1.6MPa |
50 |
65 |
100 |
125 |
370 |
365 |
326 |
4-M16 |
|
65 |
65 |
120 |
145 |
460 |
365 |
326 |
4-M16 |
|
|
80 |
70 |
135 |
160 |
590 |
365 |
326 |
8-M16 |
|
|
100 |
70 |
155 |
180 |
780 |
365 |
326 |
8-M16 |
|
|
125 |
70 |
185 |
210 |
950 |
365 |
326 |
8-M16 |
|
|
150 |
80 |
210 |
240 |
980 |
365 |
371 |
8-M20 |
|
|
200 |
80 |
265 |
295 |
1053 |
365 |
371 |
12-M20 |
|
|
250 |
94 |
320 |
355 |
1060 |
365 |
371 |
12-M22 |
|
|
300 |
98 |
375 |
410 |
1230 |
365 |
371 |
12-M22 |
|
|
350 |
100 |
435 |
470 |
1250 |
365 |
371 |
16-M22 |
|
|
400 |
110 |
485 |
525 |
1767 |
560 |
470 |
16-M27 |
|
|
450 |
120 |
545 |
585 |
1920 |
560 |
470 |
20-M27 |
|
|
500 |
130 |
608 |
650 |
2010 |
560 |
470 |
20-M30 |
|
|
600 |
140 |
718 |
770 |
2110 |
560 |
470 |
20-M36 |
