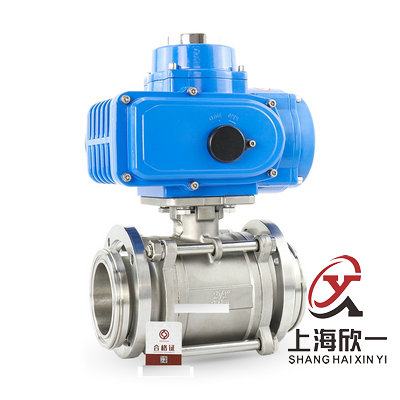

電動真空球閥
一、產品概述
GUQ電動高真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門，電動高真空球閥廣泛適用各類氣體，液體等正、負壓力管道系統。電動高真空球閥符合GMP標準。
電動高真空球閥主要特點如下：
1、密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀；
2、開關扭矩小，配置電動執行器小，工作穩定、可靠；
3、結構緊湊，重量輕，外形簡潔、美觀；
4、電動真空球閥既能適用高真空，又能適用一定的正壓力下使用；由于球閥全通導，又能達到超高真空要求，所以也能適用于加速器真空系統
二、 主要技術參數
|
泄漏率 |
≤1.3×10-9Pa.M3/S |
|
壓力范圍 |
1.3×10-7Pa～6×105pa |
|
工作溫度 |
-30℃～+232℃ |
|
工作電壓 |
220V |
|
工作介質 |
水、蒸氣、酸、堿 |
|
安裝位置 |
任意 |
|
使用壽命 |
≥20000次 |
安裝尺寸
快卸法蘭（KF）連接及外形尺寸（GB4982）
|
型號 |
通徑 |
ΦD |
ΦB |
H |
L |
A |
|
GUD-10/KF |
10 |
30 |
12.2 |
185 |
92 |
166 |
|
GUD-16/KF |
16 |
30 |
17.2 |
186 |
100 |
|
|
GUD-25/KF |
25 |
40 |
26.2 |
201 |
114 |
|
|
GUD-40/KF |
40 |
55 |
41,2 |
277 |
165 |
196 |
|
GUD-50/KF |
50 |
75 |
52.2 |
286 |
175 |
活套法蘭連接及外形尺寸（GB/T6070）
|
型號 |
通徑 |
ΦD |
ΦB |
H |
L |
A |
n-ΦC |
|
GUD-10 |
10 |
55 |
40 |
185 |
92 |
166 |
4-6.5 |
|
GUD-16 |
16 |
60 |
45 |
186 |
100 |
||
|
GUD-20 |
20 |
65 |
50 |
200 |
114 |
||
|
GUD-25 |
25 |
70 |
55 |
201 |
114 |
||
|
GUD-32 |
32 |
90 |
70 |
219 |
140 |
4-9 |
|
|
GUD-40 |
40 |
100 |
80 |
277 |
165 |
196 |
|
|
GUD-50 |
50 |
110 |
90 |
286 |
175 |
||
|
GUD-63 |
63 |
130 |
110 |
310 |
186 |
||
|
GUD-80 |
80 |
145 |
125 |
320 |
198 |
8-9 |
|
|
GUD-100 |
100 |
165 |
145 |
387 |
220 |
255 |
|
|
GUD-125 |
125 |
200 |
175 |
415 |
266 |
8-11 |
|
|
GUD-1B0 |
150 |
225 |
200 |
435 |
296 |
||
|
GUD-200 |
200 |
285 |
260 |
512 |
390 |
310 |
12-12 |
|
