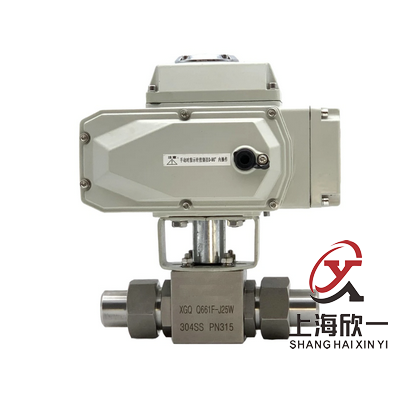

電動高壓焊接球閥
一、產品概述
電動高壓焊接球閥是由鍛鋼高壓閥體及引進型角行程電動執行器組成。電動執行器采用一體式結構，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動高壓球閥主要零部件經過專業廠家鍛制，克服了鑄鋼閥門潛在的缺陷，在最大工作壓力下能夠保持其結構的抗壓均勻性。適用介質： 水、油、氣及腐蝕性介質和酸堿腐蝕性介質。電動高壓球閥廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
二、主要技術參數及性能
|
公稱通徑 DN(mm) |
6 |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
允許壓差(MPa) |
≤公稱壓力 |
||||||||
|
閥體形式 |
三段式鍛造閥體 |
||||||||
|
公稱壓力 |
PN16.0、25.0、32.0、42.0 MPa；ANSI 150、300、600、900、1500、2500LB |
||||||||
|
連接形式 |
焊接式（對焊、承插焊） |
||||||||
|
密封填料 |
尼龍、V型聚四氟乙烯填料等 |
||||||||
|
閥芯形式 |
O型球體閥芯 |
||||||||
|
流量特性 |
近似快開特性 |
||||||||
|
動作范圍 |
0～90°、0～360° |
||||||||
|
泄露量Q |
軟密封：零泄漏 |
||||||||
|
基本誤差 |
±1% |
||||||||
|
回差 |
±1% |
||||||||
|
死區 |
≤1%(可調) |
||||||||
|
可調范圍 |
250：1 |
||||||||
|
配置執行機構 |
可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程電動執行機構 |
||||||||
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
||||||||
三、主要性能指標
|
公稱通徑DN(mm) |
DN15-300 |
|||||
|
公稱壓力 |
PN(MPa) |
10.0 |
16.0 |
25.0 |
32.0 |
42.0 |
|
試驗壓力 |
強度試驗 |
15.0 |
24.0 |
37.5 |
48.0 |
63.0 |
|
密封試驗 |
11.0 |
17.6 |
27.5 |
35.2 |
46.2 |
|
|
低壓氣密試驗 |
0.5～0.7 |
|||||
|
適用介質 |
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) |
|||||
|
