氣動法蘭球閥

商品詳情

商品詳情

【產品用途】

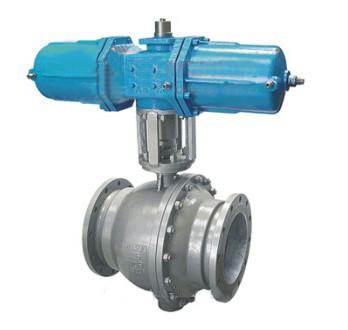

氣動法蘭球閥由氣動執行器和和球閥組合而成，只需要用旋轉90度，就能實現球閥的啟閉。氣動碳鋼球閥閥體為碳素鋼主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，也用于流體的調節與控制。有結構簡單合理，密封性能好，操作維修方便，流體阻力小等特點。主要用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

【產品特點】

1、球閥只要閥桿轉動90°就完成了全開或全關動作，開關迅速，便捷。

2、球閥流體阻力小，在所有閥門中流體阻力是最小的。
3、下裝式閥桿。球閥受壓閥桿不會飛出，確保了閥門的安全性。同時閥桿倒密封結構，密封力隨著介質壓力的增加而增大。

4、密封性能好。球閥密封圈多采用聚四氟乙烯等彈性材料制造，這種軟密封的結構可以保證良好的密封性能。

5、球閥通道平整光滑，不易沉積介質，可以進行管線通球。
6、球閥扭矩較小，啟閉只做90°轉動，可配置氣動，電動等自控裝置、實現自動化控制和遠距離控制。

【氣動執行器】

用戶可選擇：GT型， AT型氣動執行器，有雙作用式和單作用式（彈簧復位）；大口徑閥門采用AW型氣動執行器。
1、齒輪式雙活塞，輸出力矩大。
2、氣缸外殼選用鋁合金材料，外形美觀，且重量輕。
3、安裝氣動執行器的同時，亦可安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
附件的選項
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

【性能參數】

公稱通徑DN（mm）		15-250
公稱壓力PN（MPa)		1.6
公稱壓力PS（MPa)	強度試驗	2.4
公稱壓力PS（MPa)	密封試驗	1.76
材料\材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	蝶板	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類	醋酸類
適用工況	適用溫度	-28℃～300℃
執行器	型號	BAW系列、GT系列、SW系列
執行器	氣源壓力	0.4-0.7Mpa

主要尺寸及執行器配置

公稱通徑DN(mm)	尺寸							執行器型號
公稱通徑DN(mm)	L	D	D1	D2	b	f	Z-Φd	執行器型號
15	108	95	65	45	14	2	4-14	GT52/GT63K
20	117	105	75	55	14		4-14	GT63/GT63K
25	127	115	85	65	14		4-14	GT63/GT83K
32	140	135	100	78	16		4-18	GT83/GT83K
40	165	145	110	85	16	3	4-18	GT83/GT110K
50	178	160	125	100	16		4-18	GT83/GT110K
65	190	180	145	120	18		4-18	GT110/GT127K
80	203	195	160	135	20		8-18	GT127/GT127K
100	305	215	180	155	20		8-18	GT127/GT160K
125	256	245	210	185	22		8-18	GT160/GT190K
150	394	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	BAW17/BAW20S
