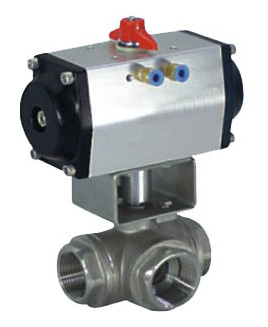

氣動三通內螺紋球閥
| 1 |
閥體 |
不銹鋼CF8M/CF8 |
|---|---|---|
| 2 |
閥蓋 |
不銹鋼CF8M/CF8 |
| 3 |
球 |
不銹鋼CF8M/CF8 |
| 4 |
球墊 |
聚四氟乙烯PTFE |
| 5 |
閥桿 |
不銹鋼CF8M/CF8 |
| 6 |
填料 |
聚四氟乙烯PTFE |
| 7 |
中口 |
聚四氟乙烯PTFE |
| 8 |
大薄片 |
聚四氟乙烯PTFE |
| 9 |
壓蓋螺母 |
不銹鋼CF8M/CF8 |
| 10 |
手柄 |
不銹鋼CF8M/CF8 |
| 11 |
流向指示牌 |
ALUMINUM |
| 12 |
華司 |
不銹鋼CF8 |
| 13 |
螺帽 |
不銹鋼CF8 |
| 14 |
鎖定裝置 |
不銹鋼CF8 |
| 15 |
皮套 |
塑料 |
| 16 |
盲蓋 |
不銹鋼CF8M/CF8 |
主要外形尺寸
| SIZE | d | L | H | D1 | B | W1 | W2 | h | 重量WT(g) |
|---|---|---|---|---|---|---|---|---|---|
|
1/2" |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
530 |
|
3/4" |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
700 |
|
1" |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
980 |
|
1 1 / 4 " |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
1950 |
|
1 1 / 2 " |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
1/4-20UNC |
2950 |
|
2" |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
1/4-20UNC |
4450 |
|
