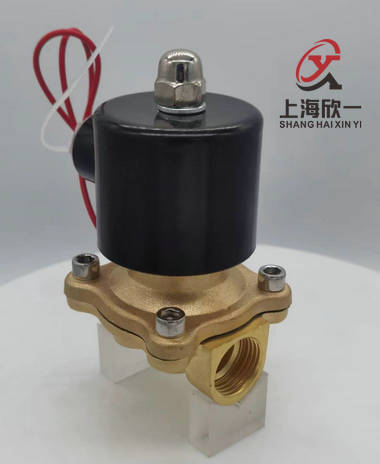

水用全銅電磁閥
一、產品用途：
水用全銅電磁閥適用于以水或液體、氣體為介質，進入液位、濃度、流量、計量或排放循環等自動控制的二位式通斷切換二口二位式常閉或常開式。
結構特點：
1、直動式膜片結構，開啟迅速，無壓力啟動，使用范圍廣，常用于壓力在PN1.6MPa以內，口徑在DN50以內的規格。
2、先導式二次開閥結構，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。 常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閉。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，管路打開。多用于口徑大、壓力不穩定等場合，
二、參數：
公稱通徑： DN8-50
原理結構：分步直動式、先導式
閥體材質： 黃銅、SS304、
密封材料： NBR、FKM（通徑≥15mm）
環境溫度： -10℃～+60℃（防爆型-20℃～+50℃）
流體溫度：-10℃～90℃
適用流體：水、 氣體、液體（無固體雜質）
流體粘度： ≤22mm2/S
連接方式： 內螺紋、
安裝方式： 水平安裝，線圈向上
三、技術尺寸：
|
型號 |
XYS-10 |
XYS-15 |
XYS-20 |
XYS-25 |
XYS-32 |
XYS-40 |
XYS-50 |
||
|
螺紋 G |
3/8" |
1/2" |
3/4" |
1" |
1?" |
1?" |
2" |
||
|
通徑 |
mm |
15 |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
Cv 值 |
2.20 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
||
|
長 |
mm |
70 |
70 |
75 |
100 |
115 |
123 |
165 |
|
|
高 |
mm |
111 |
111 |
117 |
124 |
156 |
161 |
176 |
|
|
介質溫度 |
-5 ~80℃ (-10~30℃) |
||||||||
|
工作壓力（壓差） |
kgf/cm2 |
常閉 :0~8; 常開:0~6 |
|||||||
|
額定電壓 |
220VAC/50HZ 22VA; 110VAC/50HZ 22VA; DC24 18W; DC12 17W ; 上下浮動:±10%, 其他電壓可定制 |
||||||||
|
