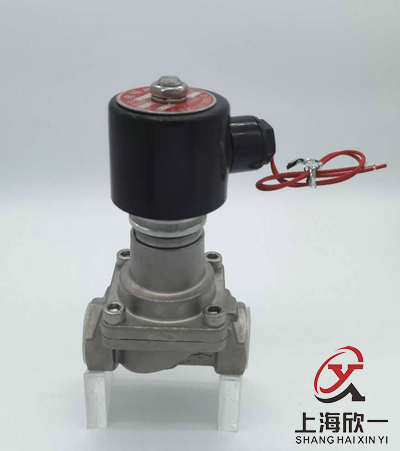

高溫不銹鋼電磁閥
高溫不銹鋼電磁閥均為不銹活塞式，活塞環用特殊耐溫、耐磨材料制作；活塞與金屬閥腔不產生直接摩擦，閥體安裝方向無限制；特制線圈，并采用散熱的結構方式，因此不易燒毀；長時間停止動作重新啟動，動作同樣靈敏；小通徑最低啟動壓力零壓力啟動。 不銹鋼高溫電磁閥有先導活塞式和直動活塞式兩種，其廣泛應用于船舶重工、測試設備、加熱設備、液壓設備等，工作溫度在250℃以上的導熱系統中。如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行遠程控制。
二、主要技術參數：
| 產品名稱： | 高溫不銹鋼電磁閥 |
| 產品型號： | XYGW |
| 規格尺寸： | DN1-500mm |
| 原理結構： | 先導活塞式、直動活塞式 |
| 控制方式： | 常開、常閉、自保持 |
| 閥體材質： | 不銹鋼304、316 |
| 閥芯材質： | 不銹鋼304 |
| 壓力范圍： | 0.1~（1.6、2.5、4.0、6.4、10.0）Mpa |
| 溫度范圍： |
250℃、300℃、350℃、400℃、500℃、600℃、700℃ |
| 工作環境溫度： | -10-+50℃ -40-+80℃ |
| 線圈工作溫度： | <+50℃、<+85℃ |
| 適用介質： | 蒸汽、導熱油、高溫氣體 |
| 電源電壓： |
DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V；
AC24V、AC36、AC110V、AC127V、AC220V、AC380V
|
| 接線方式： | 接線座式、引線式、插頭式 |
| 介質粘度： | 小于50CSt （大于50時需定制） |
| 連接方式： | 法蘭、內螺紋、外螺紋、卡套 |
| 泄 漏 量： | 零 |
| 備 注： | 特殊型可定制 |
三、性能特點：
四、工作原理：
常閉型：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開；當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。
常開型：當線圈通電時，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠彈簧復位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。
這兩個力是必須同時存在,才能保證先導活塞式電磁閥的正常工作,缺一不可。
五、安裝注意事項：
1、安裝前應參閱該產品的說明書,是否符合你的使用要求。
2、管路使用之前應沖洗干凈,介質不清潔的應安裝過濾器,以防止雜質妨礙閥門的正常工作。
3、長時間停用后的電磁閥,應排清凝結物后方便使用;拆洗時各零件要按順序放好再恢復原狀裝好。
4、電磁閥一般是單向工作的,不能反裝,閥上箭頭是管路流體的運動方向,必須保持一致。
5、電磁閥在結冰場所重新工作時應加熱處理,或設置保溫措施。
6、電磁閥安裝一般閥體水平,線圈垂直向上,有部分產品可以任意安裝,但在條件允許時最好垂直,以增長使用壽命。
7、電磁線圈引出線(連接器)連接好后,應確認是否牢固,聯接電器元件觸點不應抖動,松動將引起電磁閥不工作。連續要生產工作的電磁閥,最好采用旁路,便于檢修,不影響生產。
六、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
|
上海欣一閥門有限公司(http://www.xabyf.cn)是蒸汽電磁閥及水用電磁閥廠家，專供蒸汽電磁閥，水用電磁閥，高壓電磁閥，高溫電磁閥，不銹鋼電磁閥，不銹鋼蒸汽電磁閥，水用高壓電磁閥，蒸汽防爆電磁閥等蒸汽電磁閥，水用電磁閥系列，其是一家集生產、科研、開發和銷售為一體，主要經營閥門、水泵的現代化閥門企業。 |
|
