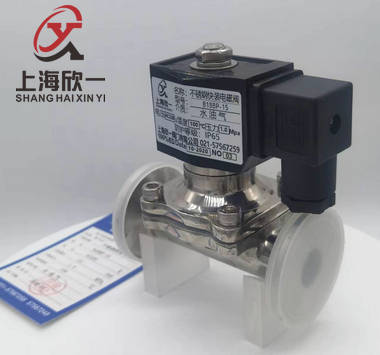

衛生級卡箍電磁閥
一、 簡介
衛生級卡箍電磁閥指的是用于制藥，食品等行業中的，對衛生等級要求很高的場所所使用的閥門管件。 其所使用的閥體材質為304不銹鋼以及316不銹鋼，其密封材質主要采用硅橡膠和聚四氟乙烯。一般采購的是藥廠或者食品廠用于維修及其相關設備的配置，采購商基本上是制藥、食品設備系統集成商及買批發的等。
二、直徑說明：
可按需定制
|
規格 |
DN10 |
DN15S |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
|
卡盤直徑 |
19 |
25 |
50.5 |
50.5 |
50.5 |
50.5 |
64 |
77.5 |
三、技術參數
|
操作方式 |
常閉 |
通電打開、斷電關閉 |
||||||
|
常開 |
通電關閉、斷電打開（型號后加“-K”表示） |
|||||||
|
型號 |
B18BP |
|||||||
|
介質溫度 |
≤100℃ |
|||||||
|
通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
||
|
壓力（Mpa） |
0~1.0 |
|||||||
|
功率 |
AC：18W、DC：18W |
AC：35W、DC：30W |
||||||
|
電壓偏差 |
允許波動±10% |
|||||||
|
材料 |
閥體 |
不銹鋼304、316 |
||||||
|
密封 |
硅橡膠(食品級) |
|||||||
|
環境溫度 |
-20~60℃ |
|||||||
|
連接方式 |
快裝、法蘭、螺紋 |
|||||||
|
電氣連接 |
接線盒電纜插座，防護等級IP65 |
|||||||
|
使用電壓 |
AC220V 50Hz/60Hz、DC:24V·其余根據要求 |
|||||||
|
安裝提示 |
優先采用線圈豎直向上，亦可根據需要安裝 |
|||||||
|
備注 |
常開閥完全打開或關閉，至少需要0.05Mpa的壓差 |
|||||||
四、安裝與維護
1、安裝前應仔細核對閥標牌數據是否符合現場要求，如電壓、溫度、介質、壓力等。
2、電磁閥現場安裝必須按照國家爆炸危險場所“電氣安全規程”中有關規定進行。
3、電磁閥線圈必須牢固可靠。線圈有三孔插頭，其中上為接地線，左右孔接工作導線
4、電磁閥安裝前應將管路內部清洗干凈。
5、如果流通的介質中有雜質,電磁閥進口斷前必須安裝密度0.5μm的過濾網。
6、安裝電磁閥時注意閥體上箭頭要求與介質流向一致。
7、電磁閥水平安裝最佳，(線圈在上)。
8、非電氣人員不得拆卸電磁閥電氣部件。
五、常見故障診斷及處理
1、接通電源，電磁閥不正常工作：a線圈燒毀或短路—更換線圈 b電源電壓過低—調整電壓-10%~+10%范圍。c管道內介質壓力不符合工作壓力范圍—調整壓力或更換閥。
2、斷開電源，電磁閥不正常工作:閥芯被雜質卡住，不能復位—由專業人員拆卸、清除
3、泄漏超標：a密封件損壞或老化—更換密封件b閥體內有雜物—清除雜物c管道內介質壓力不符合工作壓力范圍—調整壓力或更換壓力對應的閥。
|
