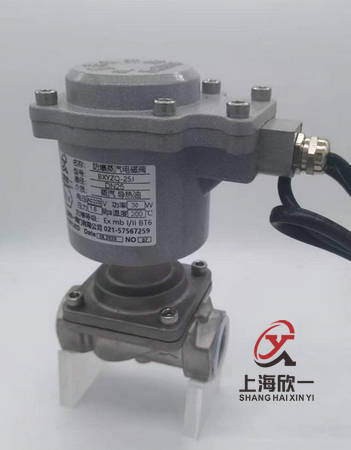

防爆蒸汽電磁閥
一、簡介：
防爆蒸汽電磁閥可分為：隔爆防爆型電磁閥、澆封型防爆電磁閥、本安型防爆電磁閥。防爆蒸汽電磁閥應用在可燃性氣體，粉塵環境，煉油、石化廠，加油站、加氣站等
防爆蒸汽電磁閥適用于以蒸汽為加熱介質的加熱器、散熱器、干燥機及紡織定型機、蒸染機、真空回潮機、蔬菜烘干
機等成套設備的蒸汽管路進行二位式自動和遠程自動化控制。
二、主要技術參數：
| 產品名稱： | 防爆蒸汽電磁閥 |
| 產品型號： | BXYZQ |
| 規格尺寸： | DN1-500mm |
| 原理結構： | 直動活塞式、先導活塞式 |
| 控制方式： | 常開、常閉、自保持 |
| 閥體材質： | 鑄鋼、不銹鋼304、316 |
| 閥芯材質： | 不銹鋼304 |
| 壓力范圍： |
1.6mpa、2.5mpa、4.0mpa、6.4mpa、10.0mpa |
| 溫度范圍： | 200℃、250℃、300℃、350℃、400℃、450℃、600、700…… |
| 工作環境溫度： | -10-+50℃ -40-+80℃ |
| 線圈工作溫度： | <+50℃、<+85℃ |
| 適用介質： | 高溫氣體，高溫導熱油，高溫蒸汽…… |
| 電源電壓： |
DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V；
AC24V、AC36、AC110V、AC127V、AC220V、AC380V
|
| 接線方式： | 接線座式、引線式、插頭式 |
| 介質粘度： | 小于50CSt （大于50時需定制） |
| 連接方式： | 法蘭、內螺紋、外螺紋、卡套 |
| 泄 漏 量： | 零 |
| 備 注： | 特殊型可定制 |
三、性能特點：
10，耐溫最高可達到700℃。
四、工作原理：
防爆蒸汽電磁閥工作原理：
線圈通電后：銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，銜鐵帶動主閥閥杯，并利用壓差而使主閥閥杯開啟，介質流通。
線圈斷電后：電磁力消失，銜鐵因自重下落復位，同時依靠介質壓力，主副閥得以緊密關閉。
防爆蒸汽電磁閥工作原理：
線圈通電后：由于吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由于電磁力作用，動鐵芯推動主閥閥杯下，壓緊主閥閥座，閥門關閉。
線圈斷電時：電磁吸力為零，副閥閥塞和動鐵芯由于彈簧作用向上提起，副閥打開，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差把主閥閥杯推起，主閥打開，介質流通。
五、安裝與維護
1、安裝前應仔細核對閥標牌數據是否符合現場要求，如電壓、溫度、介質、壓力等。
2、電磁閥現場安裝必須按照國家爆炸危險場所“電氣安全規程”中有關規定進行。
3、電磁閥線圈必須牢固可靠。線圈有三孔插頭，其中上為接地線，左右孔接工作導線
4、電磁閥安裝前應將管路內部清洗干凈。
5、如果流通的介質中有雜質,電磁閥進口斷前必須安裝密度0.5μm的過濾網。
6、安裝電磁閥時注意閥體上箭頭要求與介質流向一致。
7、電磁閥水平安裝最佳，(線圈在上)。
8、非電氣人員不得拆卸電磁閥電氣部件。
六、常見故障診斷及處理
1、接通電源，電磁閥不正常工作：a線圈燒毀或短路—更換線圈 b電源電壓過低—調整電壓-10%~+10%范圍。c管道內介質壓力不符合工作壓力范圍—調整壓力或更換閥。
2、斷開電源，電磁閥不正常工作:閥芯被雜質卡住，不能復位—由專業人員拆卸、清除
3、泄漏超標：a密封件損壞或老化—更換密封件b閥體內有雜物—清除雜物c管道內介質壓力不符合工作壓力范圍—調整壓力或更換壓力對應的閥。
|
