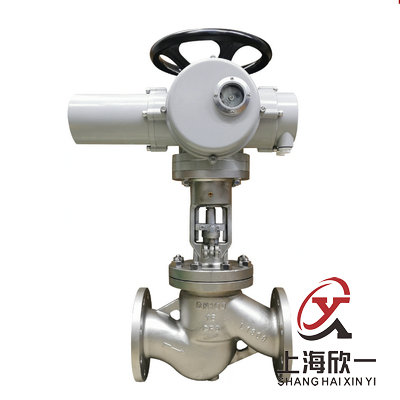

電動不銹鋼截止閥
一、產品概述
電動不銹鋼截止閥是由電動執行機構和截止閥兩部分組成，電動法蘭截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。電動截止閥只適用于全開和全關，不允許作調節和節流。
二、產品特點
（1）結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
（2）密封面采用不銹鋼和硬質合金，使用壽命長。
（3）采用柔性石墨填料、密封可靠、操作輕便靈活。
（4）4、驅動方式分手動、電動、氣動、齒輪傳功，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。
（5）廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
三、主要外形及連接尺寸
|
公稱通徑 |
標準值 |
參考值 |
|||||||
|
L |
D |
D1 |
D2 |
b |
n-d |
H |
W |
重量 |
|
|
50 |
230 |
160 |
125 |
100 |
16 |
4-φ18 |
645 |
590 |
48 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-φ18 |
690 |
590 |
60 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-φ18 |
715 |
590 |
65 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-φ18 |
770 |
590 |
71 |
|
125 |
400 |
254 |
210 |
185 |
22 |
8-φ18 |
780 |
590 |
119 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-φ23 |
810 |
590 |
210 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-φ23 |
967 |
810 |
320 |
|
250 |
622 |
405 |
355 |
320 |
30 |
12-φ25 |
1143 |
810 |
550 |
|
300 |
698 |
460 |
410 |
375 |
30 |
12-φ25 |
1292 |
830 |
785 |
