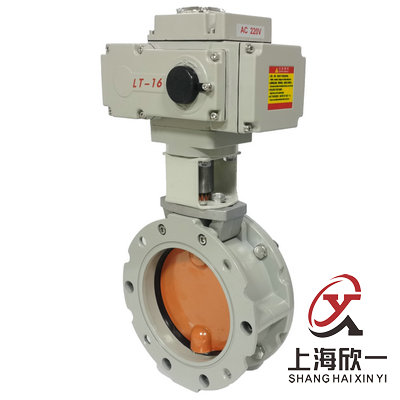

電動粉體蝶閥
一、產品概述
電動水泥蝶閥,電動粉塵蝶閥,電動耐磨蝶閥,電動物料蝶閥是專門用于粉體，顆粒物料的工業產品。閥體橡膠密封圈形成的軟性密封使其非常適合各利粉體，顆粒物料的應用場合，特別是對于磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，蝴蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。根據應用要求，可以單獨選配驅動手柄或者氣缸驅動套件。安裝維護簡便等特點，是一種成本-效益極高的粉體板、丁晴密封圈，覆以耐磨高分子材料加工而成。有手動、電動、氣動、齒輪馬達帶動等驅動裝置，可互為調換。雙法蘭蝴蝶閥帶有2個相同的法蘭面；而單法蘭蝴蝶閥下部配有一個伸出的連接環用以安裝軟套管。其主要特點如下：
1、閥體采用輕巧的高壓鑄鋁合金制成，重量輕便。
2、閥板是內襯有鋼芯的耐磨高分子材料，與耐磨橡膠密封圈形成高耐磨性軟密封，磨損性再?gòu)?qiáng)也可應用。
3、可安裝在料斗，筒倉，螺旋輸送機出口以及氣力輸送管路上。
4、法蘭面可根據需要選擇單法蘭面（D）或者雙法蘭面（S）。
二、技術參數
|
型號 |
JOFP104 |
|
|
公稱通徑 |
DN100-DN400 |
|
|
壓力(Mpa) |
0.6-1.6 |
|
|
主要零件 |
閥體 |
壓鑄鋁合金 |
|
閥板 |
碳鋼內襯板，覆以耐磨高分子材料 |
|
|
密封圈 |
丁晴橡膠（NBR） |
|
|
適用介質 |
水泥、泥漿、粉體 |
|
|
適用溫度(℃) |
-15--100 |
|
|
氣動執行器 |
型號 |
CP、GT系列、AT系列、AW系列 |
|
壓力(Mpa) |
0.4-0.7 |
|

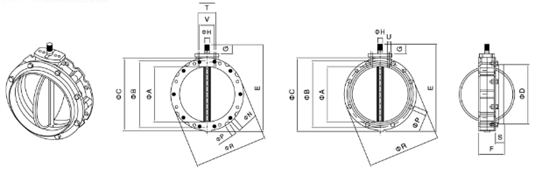

單法蘭電動粉體蝶閥結構圖
■ 電動粉體蝶閥安裝尺寸
|
型號 |
φA |
φB |
φC |
φD |
E |
F |
G |
φH |
φH孔徑×數量 |
φP外凹槽直徑×數量 |
φR |
S |
T |
U |
V |
Z |
KG |
|
BL1F100 |
95 |
180 |
220 |
105 |
250 |
115 |
35 |
22×19 |
14×4 |
20×4 |
220 |
40 |
80 |
M12 |
50 |
M10 |
4 |
|
BL1F150 |
150 |
200 |
228 |
163 |
290 |
115 |
35 |
22×19 |
14×4 |
20×4 |
228 |
40 |
80 |
M12 |
50 |
M10 |
5 |
|
BL1F200 |
200 |
250 |
278 |
213 |
340 |
115 |
35 |
22×19 |
14×4 |
20×4 |
278 |
40 |
80 |
M12 |
50 |
M10 |
6.5 |
|
BL1F250 |
250 |
300 |
328 |
263 |
390 |
115 |
35 |
22×19 |
14×8 |
20×8 |
328 |
40 |
80 |
M12 |
50 |
M10 |
7.5 |
|
BL1F300 |
300 |
350 |
378 |
313 |
440 |
115 |
35 |
22×19 |
14×8 |
20×16 |
378 |
40 |
80 |
M12 |
50 |
M10 |
9 |
|
BL1F350 |
350 |
400 |
440 |
363 |
530 |
123 |
50 |
28×25 |
14×8 |
20×8 |
440 |
40 |
80 |
M12 |
50 |
M10 |
16 |
|
BL1F400 |
400 |
470 |
530 |
413 |
580 |
123 |
50 |
28×25 |
14×8 |
20×16 |
530 |
40 |
80 |
M12 |
50 |
M10 |
20.5 |
■ 雙法蘭電動粉體蝶閥結構圖
■ 雙法蘭電動粉體蝶閥安裝尺寸
|
型號 |
φA |
φB |
φC |
φD |
E |
F |
G |
φH |
φH孔徑×數量 |
φP外凹槽直徑×數量 |
φR |
S |
T |
U |
V |
Z |
KG |
|
BL2F100 |
95 |
180 |
220 |
- |
250 |
77 |
35 |
22×19 |
14×4 |
20×4 |
220 |
- |
80 |
M12 |
50 |
M10 |
4 |
|
BL1F150 |
150 |
200 |
228 |
- |
290 |
77 |
35 |
22×19 |
14×4 |
20×4 |
228 |
- |
80 |
M12 |
50 |
M10 |
5 |
|
BL2F200 |
200 |
250 |
278 |
- |
340 |
77 |
35 |
22×19 |
14×4 |
20×4 |
278 |
- |
80 |
M12 |
50 |
M10 |
6.5 |
|
BL2F250 |
250 |
300 |
328 |
- |
390 |
115 |
35 |
22×19 |
14×8 |
20×8 |
328 |
- |
80 |
M12 |
50 |
M10 |
7.5 |
|
BL1F300 |
300 |
350 |
378 |
- |
440 |
115 |
77 |
22×19 |
14×8 |
20×16 |
378 |
- |
80 |
M12 |
50 |
M10 |
9 |
|
BL2F350 |
350 |
400 |
440 |
- |
530 |
85 |
50 |
28×25 |
14×8 |
20×8 |
440 |
- |
80 |
M12 |
- |
- |
16 |
|
BL2F400 |
400 |
470 |
530 |
- |
580 |
85 |
50 |
28×25 |
14×8 |
20×16 |
530 |
- |
80 |
M12 |
- |
- |
20.5 |
|
