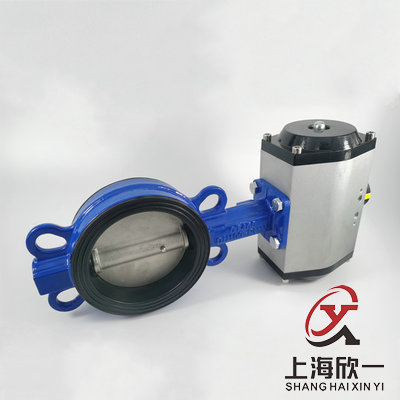

氣動對夾蝶閥
一、產品概述
氣動軟密封蝶閥亦屬中線軟密封蝶閥，是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動軟密封蝶閥既可作切斷介質用，又可作調節介質的流量用。閥體密封圈分丁晴橡膠、四氟橡膠，泄露量可達零。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果。氣動軟密封蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于泄露量要求較高、有腐蝕性的場合，作調節流量和截流介質。
二、主要特點
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性為直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。
6、密封件可更換，且密封可靠達到雙向密封。
7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
8、氣動軟密封蝶閥可設計成法蘭連接和對夾連接。
三、主要技術參數
● 閥體
|
閥體形式 |
直通鑄造蝶閥 |
|
公稱通徑 |
DN50～1000mm |
|
公稱壓力 |
PN1.0、1.6 MPa |
|
法蘭標準 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
連接形式 |
法蘭式、對夾式 |
|
閥蓋形式 |
一體式 |
|
壓蓋型式 |
壓蓋壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
● 閥內件
|
閥板形式 |
垂直板式(蝶形) |
|
流量特性 |
線性 |
● 執行機構
|
執行器型號 |
GT系列、SR系列、AT系列、AW系列、TH(QGSY)系列單雙作用氣動執行器 |
|
供氣壓力 |
400～700KPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
■ 主要零件材料
|
1 |
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
1 |
閥體 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
2 |
下軸套 |
銅合金、304、316 |
2 |
密封圈 |
NBR丁晴橡膠、PTFE、尼龍 |
|
3 |
下閥軸 |
2Cr13、304、316、316L |
3 |
下軸套 |
銅合金、304、316 |
|
4 |
閥體 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
4 |
閥桿 |
2Cr13、304、316、316L |
|
5 |
密封圈 |
NBR丁晴橡膠、PTFE、尼龍 |
5 |
蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
6 |
壓板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
6 |
上軸套 |
銅合金、304、316 |
|
7 |
蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
7 |
填料 |
聚四氟乙烯/柔性石墨 |
|
8 |
上閥軸 |
2Cr13、304、316、316L |
8 |
填料壓套 |
25、35、304、316 |
|
9 |
上軸套 |
銅合金、304、316 |
注：在環境較苛刻場合亦可根據客戶現場要求特定材質。 |
||
|
10 |
填料 |
聚四氟乙烯/柔性石墨 |
|||
|
11 |
填料壓套 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|||
■ 主要性能指標
|
回差 |
帶定位器：小于全行程的2% |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
泄露量l / h |
符合ANSI B16.104 IV級標準 |
|
可調范圍R |
50：1 |
■ 主要性能規范
|
公稱通徑DN(mm) |
50-1800 |
||||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
|
|
低壓氣密試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品及有腐蝕性介質等 |
||||
■ 主要外形及連接尺寸
|
公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
|
|
L |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
|
|
|
L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
165 |
190 |
203 |
216 |
|
|
|
H |
法蘭式 |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
|
|
對夾式 |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
|
|
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
|
|
|
H1 |
根據所配執行機構而定 |
|||||||||||||||||||
|
A |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
|||||||||||||||||||
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
910 |
1025 |
1125 |
1255 |
|
|
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
|
|
|
