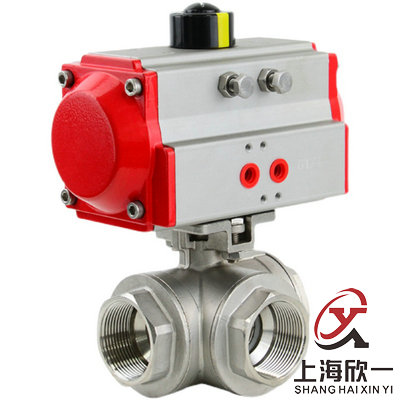

氣動內螺紋三通球閥
一、 產品概述
氣動三通球閥是由三通球閥和氣動執行器組成，連接方式有內螺紋連接、卡箍式連接、外螺紋連接等，三通球閥分為L型三通球閥和T型三通球閥，用于不能管道介質流向的切換，流向切換圖件下圖，由于球閥使用了高平臺設計，使得閥門和氣動執行器可以直接連接，免去支架安裝的高度。具有結構緊湊、外形美觀、方便安裝等特點。不同的閥門使用工況，可以選用不同的氣動執行器，閥門和單作用氣動執行器可以實現斷氣復位功能。閥門配電磁閥和限位開關實現遠程控制閥門開關，配閥門定位器，給出4-20mA控制信號可以實現對流量調節功能。
二、主要技術參數

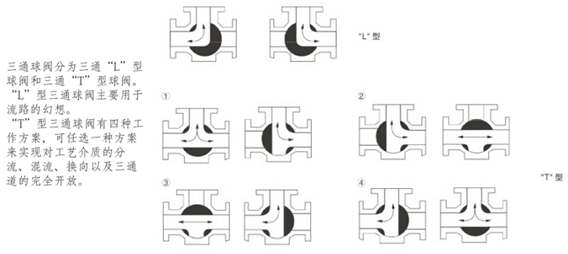

三通球閥流向圖
主要外形及連接尺寸
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
|
L |
73 |
80 |
88 |
125 |
136 |
158 |
200 |
240 |
|
H |
133 |
159 |
170 |
208 |
227 |
256 |
295 |
325 |
|
W |
140.5 |
158.5 |
158.5 |
210.5 |
247.5 |
268.5 |
315 |
345 |
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
|
