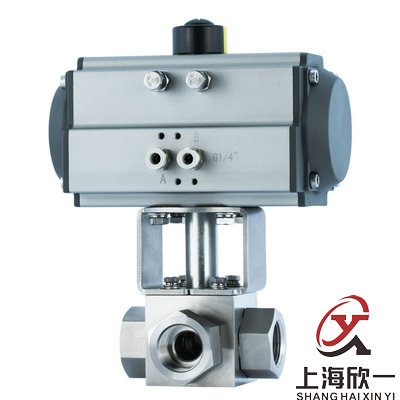

氣動高壓三通球閥
一簡介：
Q614/5N氣動高壓三通球閥是雙(單)作用氣動活塞式執行器與三通高壓球閥組成，是一種自動控制和遙控的新型閥門。廣泛的用于加氣站、裝罐車等高壓管道，其連接形式分內螺紋(G/NPT)、焊接、卡套等。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。
二、工作原理：
Q614/5N氣動高壓三通球閥是利用壓縮空氣作為動力從而帶動閥芯旋轉，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節。
三、產品特點：
1、安裝簡便，能以任意方向安裝于管道中的任意部位。
2、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
3、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
4、操作力矩小，流通能力大、壓力損失小、使用壽命長、表面鍍鉻、外形美觀、結構簡單，維修更換方便。
5、連接形式及連接尺寸符合國際標準（ISO）和國標GB、日標JIS等，是理想的液壓管路集成系統的配套產品。
四、主要技術參數及性能：
|
公稱通徑 DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
閥體形式 |
整體鍛造閥體（DN50以內）、三段式鍛造閥體（DN50以上） |
|||||||||||
|
公稱壓力 |
PN16.0、25.0 MPa；ANSI 150、300、600、900LB |
|||||||||||
|
連接形式 |
法蘭式、焊接式、螺紋式（適用于PN16MPa以內） |
|||||||||||
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|||||||||||
|
閥芯形式 |
O型球體閥芯 |
|||||||||||
|
流量特性 |
近似快開特性 |
|||||||||||
|
動作范圍 |
0～90°、0～360° |
|||||||||||
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% |
|||||||||||
|
基本誤差 |
帶定位器：小于全行程的±2% |
|||||||||||
|
可調范圍 |
250：1 |
|||||||||||
|
配置執行機構 |
GT、AT、ST、SR系列單雙作用氣動執行器 |
|||||||||||
|
控制方式 |
開關兩位控制能、4～20mA模擬量信號控制 |
|||||||||||
五。、性能參數：
|
執行器型號 |
GT、AT、ST、SR系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構、雙作用執行機構 |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
六、主要零件材料：
|
零件名稱 |
材料 |
|||
|
閥體、閥蓋 |
WCB |
304（CF8） |
316（CF8M） |
316L（CF3M） |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
閥座密封圈 |
PTFE、碳素纖維＋PTFE、對位聚苯 |
|||
|
填料 |
V型PTFE、柔性石墨 |
|||
七、主要性能規范：
|
公稱通徑DN（mm） |
DN15-300 |
|||||
|
公稱壓力 |
PN（MPa） |
10.0 |
16.0 |
25.0 |
32.0 |
42.0 |
|
試驗壓力 |
強度試驗 |
15.0 |
24.0 |
37.5 |
48.0 |
63.0 |
|
密封試驗 |
11.0 |
17.6 |
27.5 |
35.2 |
46.2 |
|
|
低壓氣密試驗 |
0.5～0.7 |
|||||
|
適用介質 |
水、油、蒸氣、硝酸類（溫度≤200℃）、醋酸類（溫度≤200℃） |
|||||
|
