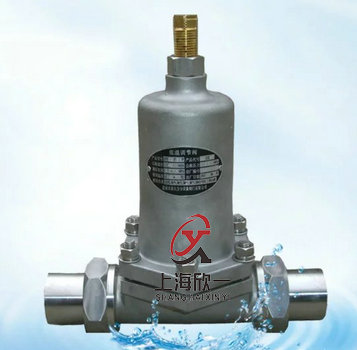

DY12F-25T/P低溫降壓調節閥
一、概述：
主要在低溫貯槽上用于低溫液體的壓力保持在某一規定范圍內，也可用于低溫下氣體的壓力控制。該閥結構緊湊、體積小、重量輕。調節靈敏，穩定性好。
二、規范
公稱通徑：DN 20、25mm
公稱壓力：PN 2.5MPa
適用介質：LO2、LN2、LAR、LNG等
適用溫度：-196℃-+80℃
叁、材質：
閥體、閥蓋：不銹鋼/銅
彈簧：彈簧鋼
三、外形尺寸和工作原理
|
產品型號 |
DY12F-25P低溫降壓調節閥 |
重 量 (kg) |
|||||||
|
產品型號 |
通徑 DN(mm) |
尺寸 |
|||||||
|
L |
D |
M |
b |
f |
L1 |
L2 |
|||
|
DY12F-25T/P |
10 |
90 |
28 |
20×1.5 |
17 |
3 |
25 |
168 |
3.2 |
|
DY12F-25T/P |
15 |
90 |
32 |
24×1.5 |
17 |
3 |
28 |
165 |
3.3 |
|
DY12F-25T/P |
20 |
110 |
38 |
30×2 |
17 |
3 |
30 |
205 |
5.1 |
|
DY12F-25T/P |
25 |
115 |
46 |
36×2 |
24 |
4 |
33 |
207 |
7.0 |
|
DY12F-25T/P |
32 |
135 |
52 |
42×2 |
24 |
4 |
45 |
222 |
7.6 |
|
DY12F-25T/P |
40 |
135 |
62 |
52×2 |
24 |
4 |
53 |
227 |
7.7 |
工作原理
當儲槽內介質壓力低于設定值時，閥門處于關閉狀態；當介質壓力高于設定值時，由于介質壓力對膜片作用力大于彈簧力，膜片向上運動，帶動閥頂升高，閥門開啟，介質流向出口降低儲槽壓力，直到儲槽內壓力低于設定值，閥門關閉。
