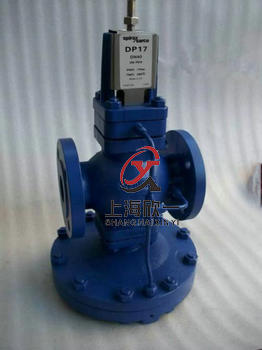

DP143導閥型隔膜式蒸汽減壓閥
一、DP143導閥型隔膜式蒸汽減壓閥產品概述
本公司開發生產的斯派莎克式DP143導閥型隔膜式蒸汽減壓閥為鑄鋼材質閥體，主閥閥芯，隔膜，導閥，內部彈簧及濾網等均為不銹鋼材質。適用于蒸汽和壓縮空氣系統。壓力調節比可達10：1，控制準確。當壓力調節范圍超過10：1時，應采用兩個減壓閥串聯布置。
DP143G為軟閥座型號，用于壓縮空氣系統，或其它工業氣體（不適用于氧氣）。DP143H為用于高溫的型號。
本產品常用規格有DN15∽80，PN1.6/2.5MPa，使用工作溫度DP143≤300℃，DP143G≤120℃，DP143H≤350℃壓力調節范圍(錐形彈簧)0.02∽1.7MPa。
二、DP143導閥型隔膜式蒸汽減壓閥主要性能指標表
|
|
A-D-E：螺紋或法蘭連接EN 1092 PN40，ANSI 300LB。 A-B-C：法蘭連接ANSI 150LB。 注意：該系列產品的調節彈簧有兩種顏色：紅色和灰色，對應的調節壓力范圍是： 紅色：0.2-1.7bar g。灰色：16.0-24.0bar g。 |
三、DP143導閥型隔膜式蒸汽減壓閥主要技術參數表
|
公稱壓力 |
PN40 |
|
PMA最高允許壓力 |
A-B-C 17.2bar g @ 40℃ |
|
A-D-E 26bar g |
|
|
TMA最高允許溫度 |
300℃@ 26bar g |
|
TMI最低允許溫度 |
0℃ |
|
PMO最大工作壓力 |
A-D-E 26bar g |
|
A-B-C 14bar g |
|
|
TMO最大工作溫度 |
300℃@ 26bar g |
|
TMIO最低工作溫度 |
0℃ |
|
出口壓力范圍 |
0.2-1.7bar g |
|
16.0-24.0bar g |
|
|
ΔPMX 最高允許壓差 |
A-D-E 26bar g |
|
A-B-C 14bar g |
|
|
最高冷態測試壓力 |
60bar g |
四、DP143導閥型隔膜式蒸汽減壓閥主要零部件材料表
|
零件名稱 |
零件材料 |
|
閥體閥蓋 |
WCB |
|
閥座 |
2Cr13 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
膜片 |
316 |
|
調節彈簧 |
60Si2Mn |
|
主閥彈簧 |
50CrVA |
五、DP143導閥型隔膜式蒸汽減壓閥主要流量系數表(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
Cv |
2.8 |
5.5 |
8.1 |
12.0 |
17.0 |
28.0 |
45.5 |
60.1 |
93.3 |
146 |
186 |
Cv(UK)=Kv × 0.963 Cv(US)=Kv × 1.156
六、DP143導閥型隔膜式蒸汽減壓閥主要連接尺寸表
|
DN |
L |
H1 |
H |
D |
|
15 |
147 |
221 |
133 |
185 |
|
20 |
154 |
224 |
136 |
185 |
|
25 |
160 |
235 |
145 |
207 |
|
32 |
180 |
236 |
156 |
207 |
|
40 |
200 |
238 |
176 |
255 |
|
50 |
230 |
246 |
183 |
255 |
|
65 |
250 |
295 |
200 |
320 |
|
80 |
310 |
323 |
230 |
350 |
|
100 |
350 |
340 |
263 |
380 |
|
125 |
400 |
359 |
306 |
455 |
|
150 |
450 |
375 |
330 |
500 |
