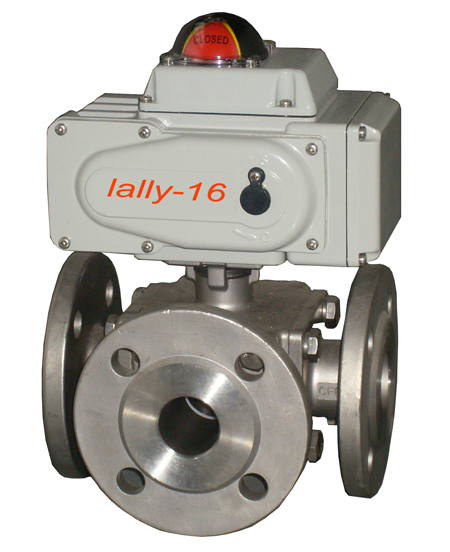

電動三通法蘭球閥

商品詳情

商品詳情

【產品用途】

電動三通法蘭球閥有T形和L形兩種。T形三通球閥能使三條正交的管道相互聯通或者切斷第三條通道，起分流、合流功能。L形三通球閥可以連接相互正交的兩條管道，不能同時使第三條管道相互連通，只起分配的功能。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉，旋轉90°即可快速啟閉，開關迅速。廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

【產品特點】

1：采用一體化結構，以單相電源AC220V和直流電源24VDC即可控制運轉。

2：體積小巧合理、驅動扭矩小，操作簡單性能可靠等優點。

3：適用于密封要求嚴格的開關和切斷管道介質的工藝場合和流體控制系統。

4：閥門采用三體結構，在維修、更換過程中拆裝方便。其流道通暢，流體阻力小。

5：三通球閥采用一體化結構，4面閥座的密封型式，密封性能好，可靠性高。

【電動執行結構】

1：電源：電機為380V三相交流電，控制線電壓220V/50Hz；遠程控制電壓24VDC。
2：環境溫度：-20—+60℃
3：相對溫度：≤90%(25℃時）
4：普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性氣體混合物。

5：防護等級：戶外型和防爆型為IP55。
6：工作制：為短時10分鐘

【性能參數】

公稱壓力 PN	常溫最大工作壓力	殼體試驗壓力	氣密封試驗壓力	高壓密封試驗壓力
1．6	1．6	2．4	0．6	1．76
2．5	2．5	3．8	0．6	2．75
4．0	4．0	6．0	0．6	4．4
C1aSSl50	2．0	3．0	0．6	2．2

要零件材料

閥體＼閥蓋	GB	WCB		ZGlCrl8Ni9Ti		ZGOCfl8Nil2M02Ti
閥體＼閥蓋	ASTM	WCB		CF8		CF8M
球體	GB	2Cfl3		1Cfl8Ni9Ti		0Cfl8Ni12M02Ti
球體	ASTM	420		304		316
閥桿	GB	2Crl3		1Crl8Ni9Ti		0Crl8Ni12M02Ti
閥桿	ASTM	420		304		316
閥座＼密封面	GB	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯
閥座＼密封面	ASTM	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯
填料	GB	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
填料	ASTM	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
螺栓	GB	35		0Crl8Ni9		0Crl8Ni9
螺栓	ASTM	A193B7		A320-B8		A320-B8
螺母	GB	45		0Cfl8Ni9		0Crl8Ni9
螺母	ASTM	A1942H		A194-8		A194-8

使用范圍

殼體材料	閥座材料	適用溫度	適用介質
碳鋼C型	聚四氟乙烯	≤150℃	水＼蒸汽
碳鋼C型	對位聚苯	≤300℃	油晶等
鉻鎳鈦鋼P(yáng)型	聚四氟乙烯	≤150℃	硝酸類
鉻鎳鈦鋼P(yáng)型	對位聚苯	≤200℃
鉻鎳鉬鈦鋼	聚四氟乙烯	≤150℃	醋酸類
鉻鎳鉬鈦鋼	對位聚苯	≤200℃

主要連接尺寸

公稱壓力 PN	公稱通徑 DN	尺寸
公稱壓力 PN	公稱通徑 DN	L	L0	D	K	d	Y	b	z-d	Hw	Hd
1．6MPa	50	260	130	165	125	100		16	4-ф18	205	265
	65	320	160	185	145	120		18	4-ф18	245	295
	80	320	160	200	160	135		20	8-ф18	305	345
	100	370	185	220	180	155		20	8-ф18	340	420
	125	510	255	250	210	185		22	8-ф18	425	465
	150	510	255	285	240	2'0		24	8-ф23	450	505
	200	580	290	340	295	265		26	12-ф23	480	525
	250	670	335	405	355	320		30	12-ф25	530	565
	300	760	380	460	410	375		30	12-ф25	585	630
	350	850	425	520	470	435		34	16-ф25	625	675
	400	980	490	580	525	485		36	16-ф30	670	710
	450	1080	540	640	585	545		40	20-ф30	705	770
	500	1220	610	715	650	608		44	20-ф34	765	825
	600	1360	680	840	770	718		48	20-ф41	840	945
	700	1750	875	910	840	788		50	24-ф41	1050	1110
	800	1850	925	1025	950	898		52	24-ф41	1125	1220
	900	2050	1025	1125	1050	998		54	28-ф41	1260	1315
	1000	2150	1075	1255	1170	1110		56	28-ф48	1325	1385
	1200	2450	1225	1485	1390	1325		58	32-ф54	1395	1450
