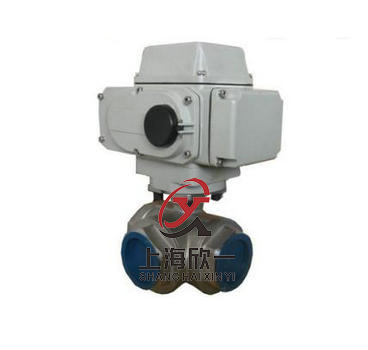

電動不銹鋼三通球閥
產品應用
材料材質
公稱通徑mm
DN15-DN300
材料代號
C(WCB)
P(304)
R(316)
主要零件
閥體
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
球體
2Cr13、(304)
1Cr18Ni9Ti
1Cr18Ni12MoTi
閥桿
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
閥座密封
增強聚四氟乙烯 、對位聚苯
填料
聚四氟乙烯 、柔性石墨
適用工況
適用介質
蒸汽、水、油品
硝酸堿類腐蝕性介質
醋酸類腐蝕性介質
適用溫度
聚四氟乙烯≤180℃，對位聚苯≤300℃
Q914F、Q915F電動球閥的技術參數
公稱通徑DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
流量系系數KV
17
33
62
95
146
232
350
439
810
1205
1912
公稱壓力PN(MPa)
1.6、2.5、4.0、6.4
球芯轉角
0~90°
球芯型式
L型或T型
流量特性
快開式或比例調節式
連接形式
法蘭式、管螺紋式(G”)
電動執行機構
型號
HL系列、3810R系列、PSQ系列、HQ或QB型
電源電壓
AC220V、AC380V、DC24V
作用形式
開關型/調節型(隔爆型)
調節型
信號范圍
0～10mA、4～10mA 、1-5VDC
開關型
電信號
AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號
氣動執行機構
型號
DA、GT系列；AW系列
氣源壓力
0.3～0.7MPa(凈化壓縮空氣)
配用附件
電-氣閥門*********、空氣過濾減壓器、電磁閥、閥位回訊器、手動操作機構
調節型
輸入信號
電信號：DC 0～10mA、4～10mA；氣信號：0.14～0.55MPa
二位切換型
回信電壓
AC220V/DC24V/DC110V
上海欣一閥門有限公司電動三通球閥L型（Q914F）、T型（Q915F）適用于液休、氣體、蒸汽等介質的配比調節與控制。是綜合國內外先進技術而開發的新型三通切換型調節球閥。
說明
1．電動螺紋三通球閥有兩座和四座密封結構，三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2．兩閥座密封電動三通球閥它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉(如流向下圖A)。
3．四閥座密封電動三通球閥它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流(如流向下圖B)。
4．T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
|
