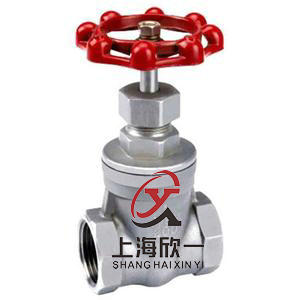

不銹鋼內螺紋閘閥
一、Z15W不銹鋼內螺紋閘閥產品概述：
1、產品特征：
2、 公稱壓力：2.5MPa
3、適用溫度范圍：-20～232℃～350℃
4、適用介質：水、油、氣及某些腐蝕性液體(W.O.G)
5、螺紋類型：G.NPT.BSPT.BSP.DIN259/2999
二、不銹鋼內螺紋閘閥主要尺寸：
|
SIZE |
1/2" |
3/4" |
1" |
1 1 /4" |
1 1 /2" |
2" |
|
A |
15 |
20 |
25 |
32 |
40 |
50 |
|
H |
90 |
97 |
108 |
120 |
146 |
163 |
|
L |
55 |
60 |
65 |
75 |
85 |
95 |
|
D |
70 |
70 |
80 |
80 |
90 |
100 |
三、Z15W不銹鋼內螺紋閘閥結構圖：
四、Z15W不銹鋼內螺紋閘閥主要材料：
|
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼CF8M/CF8 |
|
2 |
閘板 |
不銹鋼CF8M/CF8 |
|
3 |
閥桿 |
不銹鋼SS316/304 |
|
4 |
閥蓋 |
不銹鋼CF8M/CF8 |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
止推墊片 |
不銹鋼SS304 |
|
7 |
閥桿架 |
不銹鋼SS316/SS304 |
|
8 |
填料 |
聚四氟乙烯 |
|
9 |
螺母 |
不銹鋼SS304 |
|
10 |
填料壓蓋螺母 |
不銹鋼SS316/SS304 |
|
11 |
手輪 |
鋁合金 |
|
12 |
銘牌 |
鋁 |
|
13 |
手輪墊片 |
不銹鋼SS304 |
|
14 |
手輪螺母 |
不銹鋼Ss304 |
|
