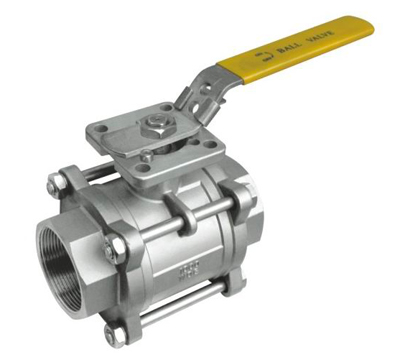

三片式高平臺內螺紋球閥
設計標準
1、設計和制造標準根據：BS5351 MSS SP-118;
2、連接端根據：
1）承插焊根據：ANSI B16.11;JB/T1751
2）螺紋端根據：ANSI B16.11;JB/T1751
3）對焊端根據：ANSI B16.25;JB/T12224
4）法蘭端根據：ANSI B16.5;JB79
3、檢驗與試驗根據：API 598;GB/T13927;JB/T9092
4、結構特征：三片式螺栓連接
5、材料標準根據：ANSI/ASTM
| 序號 | 零件名稱 | 材質 | |
| 1 | 閥體Body | A105 | A304 |
| 2 | 密封圈Sealing Ring | APTFE & PEEK | |
| 3 | 球體Ball | F6 | F304 |
| 4 | 閥桿Stem | 410 | 304 |
| 5 | O型圈O-ring | VITON | |
| 6 | 墊片Gasket | PTFE | |
| 7 | 螺栓Bolt | B7 | B8 |
| 8 | 螺母Nut | 2H | 8 |
| 9 | 薄型螺母Flat nut | 8 | |
|
